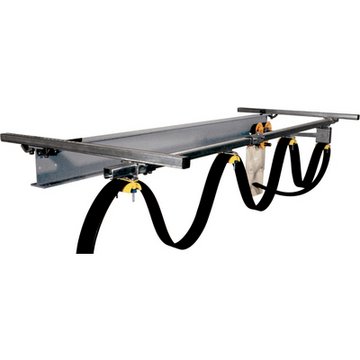

Sistema de carro portacables para rieles de perfil C acero inoxidable

Lapp Group ofrece un sistema de transporte de cables tanto para cables planos como redondos.

Herramienta de cálculo en nuestra página web (en centro de información: accesorios para cables)

No data available for display
Referencia DenominaciónSistemaTamaño máx. de cable plano mmDiámetro máx. cable redondoUnidad / unid. embalajeUnidad base

Precio (base)

Carro portacables para cables planos
62200453
Carro portacables plano C30 15x54 acero inoxidableAcero inoxidable C3015.0 x 54.0-1
62200462
Carro portacables plano C30 30x54 acero inoxidableAcero inoxidable C3030.0 x 54.0-1
62200630
Carro de remolque plano C30 30x54 acero inoxidableAcero inoxidable C3030.0 x 54.0-1
62200640
Borne terminal plano C30 30x54 acero inoxidableAcero inoxidable C3030.0 x 54.0-1
Carro portacables para cables redondos
62200120
Carro portacables redondo C30 acero inoxidableAcero inoxidable C30--1
62200680
Carro de remolque redondo C30 acero inoxidableAcero inoxidable C30--1
62200130
Sujeción para cables redonda 10-16 mm acero inoxidableAcero inoxidable C30-10.0 - 16.01
62200463
Sujeción para cables redonda 17-25mm acero inoxidableAcero inoxidable C30-17.0 - 25.01
62200700
Sujeción para cables redonda 26-36mm acero inoxidableAcero inoxidable C30-26.0 - 36.01
62200690
Borne terminal redondo acero inoxidableAcero inoxidable C30--1
Componentes de fijación
62200454
Riel de perfil C 6 m C30 acero inoxidableAcero inoxidable C30--1
62200600
Elemento de unión de riel C30 acero inoxidableAcero inoxidable C30--1
62200610
Soporte para riel flex. C30 acero inoxidableAcero inoxidable C30--1
62200487
Soporte para riel muro C30 acero inoxidableAcero inoxidable C30--1
62200620
Tope C30 acero inoxidableAcero inoxidable C30--1
62200660
Brazo de prolongación 800 mm C30 acero inoxidableAcero inoxidable C30--1
62200650
Brazo de arrastre 400 mm acero inoxidableAcero inoxidable C30--1
62200670
Pinza para viga de acero, acero inoxidableAcero inoxidable C30--1

Beneficios

  • Las sujeciones cuidadosas para cables evitan el doblado severo de los cables
  • Los rodamientos de bolas (ruedas) a prueba de polvo garantizan el recorrido de marcha suave en los rieles

Ámbito de uso

  • Grúa y maquinaria de transporte
  • Para elevadores e instalaciones de transporte
  • Construcción de maquinaria
  • Instalaciones de lavado
  • Not suitable for applications in explosive environments

Aviso

  • Round- and flat cables are not allowed to be combined side by side or below each other
  • No monte más de tres abrazaderas para cables redondos uno debajo de otros
  • Radio de curvatura en el soporte corresponde al valor de una instalación fija

Entrega

  • Longitud de entrega riel de perfil C 6 m

Composición de producto

  • La instalación de un sistema depende de diversos criterios, por ejemplo: caída máxima del cable (peso del cable) y duración de trabajo.

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC002935
  • ETIM 5.0 Class-Description: Accesorio para sistema portacables

General

  • Capacidad de carga máx.: 20 kg

Material

  • Piezas de metal: acero inoxidable resistente a ácidos SS 2343 Tornillos y tuercas: acero inoxidable resistente a ácidos A4 Pinzas: poliamida 6

Rango de temperaturas

  • desde -40 °C hasta +120 °C

  • CIBES® es una marca registrada de la empresa Swedish Cable Trolleys AB
  • Las fotografías e imágenes no son a escala ni deben considerarse representaciones fieles de los respectivos productos.
  • Precios netos sin IVA ni recargos. Venta a clientes profesionales.
