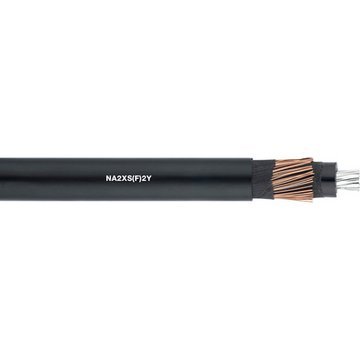

NA2XS(F)2Y

Cable de media tensión PE hermético longitudinalmente con conductores de aluminio

Cable de media tensión NA2XS(F)2Y PE, VDE, conforme a VDE 0276-620, con conductores de aluminio, hermético longitudinalmente, para instalación fija

  • 3 clases de tensión:
    6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV
  • With aluminium conductor

Apto para uso en exterioresResistencia mecánicaResistente a radicación UVImpermeable

VDE

Referencia Núm. de conductores y sección en mm²Índice Alu kg/kmDiámetro exterior [mm]Peso kg/kmUnidad base

Precio (base)

38801523
1 x 150 RM/25435311082
38106386
1 x 185 RM/25537331216
38801932
1 x 240 RM/25696351415
38107614
1 x 400 RM/351160402024
38107619
1 x 1000 RM/352900564100
38000184
1 x 95 RM/1627632975
1552028
1 x 120 RM/16348341079
3037568
1 x 150 RM/25435351268
1552029
1 x 185 RM /25537371413
38801987
1 x 240 RM/25696391626
38801756
1 x 300 RM/25870411845
38801724
1 x 400 RM/351160442226
38801988
1 x 500 RM/351450472599
38801986
1 x 630 RM/351827513093
38106295
1 x 120 RM/16348391325
38105412
1 x 150 RM/25435401524
38106387
1 x 185 RM/25537421681
1552031
1 x 240 RM/25696441912
38105413
1 x 300 RM/25870462150
1552033
1 x 400 RM/351160492550
1552030
1 x 630 RM/351827563498
38106514
1 x 800 RM/352320614152

Ámbito de uso

  • Como cable de alimentación y control, en instalación fija para las aplicaciones como las que se muestran a continuación:
  • Al aire libre, dentro del agua, en la tierra y en espacios interiores
  • En canaletas de cable para redes de distribución industrial y de empresas de suministro energético
  • Adecuado también para condiciones de aplicación en las que tras daños mecánicos debe evitarse la entrada de agua longitudinalmente
  • Enterrado sin protección subterránea adicional conforme a la norma HD 620/VDE 0276-620 - Parte 10-C (punto 4): profundidad de instalación mínima normal 0,6 m, bajo carreteras 0,8 m como mínimo

Características de producto

  • Adecuado para esfuerzo mecánico intenso durante instalación y funcionamiento gracias a la cubierta PE
  • Corriente admitida conforme a 620/VDE 0276-620, Parte 10-C, Tabla 7 (enterrado a temperatura de tierra de +20 °C conforme a HD 620/VDE 0276-620, Parte 10-C, punto 5) para el enrutamiento subterráneo y Tabla 8 (en el aire a una temperatura del aire de +30 °C conforme a HD 620/VDE 0276-620, Parte 10-C, punto 5) cuando se utiliza en el exterior; pero teniendo siempre en cuenta correcciones/reducciones en la gama de corriente que puedan ser necesarias conforme a VDE 0298-4 y VDE 0298-4 (consúltese también el apéndice del catálogo T12) para instalación en y sobre edificios

Normas de referencia / Aprobaciones

  • HD 620/ VDE 0276-620

Composición de producto

  • Conductor de aluminio.
  • Abreviatura "rm": r = conductor redondo; m = conductor multifilar
  • Aislante del conductor: Polietileno reticulado (XLPE)
  • Pantalla de conductores de cobre con una o dos espirales conductoras de cobre
  • Envoltura de cinta hermética longitudinalmente
  • Cubierta exterior: PE negro

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC001140
  • ETIM 5.0 Class-Description: Cable de media tensión

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC001140
  • ETIM 6.0 Class-Description: Cable de media tensión

Formación del conductor

  • Multifilar

Radio de curvatura mínimo

  • Instalación fija: 15 x diámetro exterior

Tensión nominal

  • U0/U: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV

Tensión de prueba

  • Dependiente de la tensión nominal: 6/10 kV: 15 kV 12/20 kV: 30 kV 18/30 kV: 45 kV

Rango de temperaturas

  • Durante el tendido: de -40 °C a +70 °C
  • Instalación fija: de -40 °C a +90 °C

  • Todos los valores de los productos mostrados son valores nominales a menos que se especifique lo contrario. Otros valores, como por ejemplo tolerancias, pueden obtenerse bajo solicitud.
  • Precio a cobre base. Para calcular el precio total consulte el anexo del catálogo T17 para obtener información sobre la definición y cálculo.
  • Encuentre las longitudes estándar en www.lappgroup.es/longitudesestandar
  • Producto comercial, no producto Lapp
  • Las fotografías e imágenes no son a escala ni deben considerarse representaciones fieles de los respectivos productos.
  • Precios netos sin IVA ni recargos. Venta a clientes profesionales.
