EPIC H-BE 24 SCM
EPIC H-BE 24 SCM
10186002
El inserto de conector con terminal crimpado es apto para diversas aplicaciones, muy fiable y puede utilizarse con tensiones y corrientes más elevadas.
EPIC® H-BE 48 conexión atornillada
Insertos estándares para un montaje fácil y sencillo
El inserto estándar con conexión roscada cuenta con un gran número de contactos y es apto para su uso en sistemas de iluminación y sonido.
- Atornillado para una instalación fácil
- Versión atornillada, engarzada (crimpada), tipo cepo y Push-In combinables libremente
EPIC H-BE 24 BS DR
EPIC H-BE 24 BS DR
10197000
El inserto multifuncional con conexión roscada puede resistir temperaturas de hasta +125 grados durante un breve período de tiempo y es apto para su uso en la industria del plástico.
EPIC H-BE 24 SS DR
EPIC H-BE 24 SS DR
10196000
El inserto multifuncional con conexión roscada puede resistir temperaturas de hasta +125 grados durante un breve período de tiempo y es apto para su uso en la industria del plástico.
EPIC H-BE 24 SS DR
EPIC H-BE 24 SS DR
10196000
El inserto multifuncional con conexión roscada puede resistir temperaturas de hasta +125 grados durante un breve período de tiempo y es apto para su uso en la industria del plástico.
EPIC H-BE 16 BCM
EPIC H-BE 16 BCM
10185002
El inserto con terminal crimpado y 16 contactos está previsto para su uso en conectores rectangulares y es apto, por ejemplo, para sistemas de iluminación y sonido.
EPIC H-BE 16 BCM
EPIC H-BE 16 BCM
10185002
El inserto con terminal crimpado y 16 contactos está previsto para su uso en conectores rectangulares y es apto, por ejemplo, para sistemas de iluminación y sonido.
EPIC H-BE 16 SS DR
EPIC H-BE 16 SS DR
10194000
El inserto multifuncional con conexión roscada puede utilizarse en una gran diversidad de aplicaciones. Puede utilizarse, por ejemplo, en la industria del plástico.
EPIC H-BE 16 SS DR
EPIC H-BE 16 SS DR
10194000
El inserto multifuncional con conexión roscada puede utilizarse en una gran diversidad de aplicaciones. Puede utilizarse, por ejemplo, en la industria del plástico.
EPIC H-BE 10 BCM
EPIC H-BE 10 BCM
10183002
El inserto con conexión roscada puede utilizarse en una gran diversidad de aplicaciones, por ejemplo, en la tecnología de construcción de máquinas o en sistemas de iluminación y sonido.
EPIC H-BE 10 BCM
EPIC H-BE 10 BCM
10183002
El inserto con conexión roscada puede utilizarse en una gran diversidad de aplicaciones, por ejemplo, en la tecnología de construcción de máquinas o en sistemas de iluminación y sonido.
EPIC H-BE 6 BS DR
EPIC H-BE 6 BS DR
10191000
El inserto multifuncional puede utilizarse en una gran diversidad de aplicaciones: desde la tecnología de construcción de máquinas y la industria del plástico hasta los sistemas de iluminación y sonido.
EPIC H-BE 6 SS DR
EPIC H-BE 6 SS DR
10190000
El inserto multifuncional puede utilizarse en una gran diversidad de aplicaciones: desde la tecnología de construcción de máquinas y la industria del plástico hasta los sistemas de iluminación y sonido.
EPIC H-BE 6 SS DR
EPIC H-BE 6 SS DR
10190000
El inserto multifuncional puede utilizarse en una gran diversidad de aplicaciones: desde la tecnología de construcción de máquinas y la industria del plástico hasta los sistemas de iluminación y sonido.
EPIC H-BE 24 BP
EPIC H-BE 24 BP
44423207
Completamente sin herramientas adicionales. El inserto de conector rectangular con conexión push-in permite una conexión totalmente sin herramientas, en un abrir y cerrar de ojos. Además, la comprobación de la señal se puede realizar sin problemas incluso cuando está instalado. El inserto 24+PE está fabricado con un plástico robusto y no inflamable conforme a la norma UL94 V-0.
EPIC H-BE 24 SP
EPIC H-BE 24 SP
44423206
Completamente sin herramientas adicionales. El inserto de conector rectangular con conexión push-in permite una conexión totalmente sin herramientas, en un abrir y cerrar de ojos. Además, la comprobación de la señal se puede realizar sin problemas incluso cuando está instalado. El inserto 24+PE está fabricado con un plástico robusto y no inflamable conforme a la norma UL94 V-0.
EPIC H-BE 24 SP
EPIC H-BE 24 SP
44423206
Completamente sin herramientas adicionales. El inserto de conector rectangular con conexión push-in permite una conexión totalmente sin herramientas, en un abrir y cerrar de ojos. Además, la comprobación de la señal se puede realizar sin problemas incluso cuando está instalado. El inserto 24+PE está fabricado con un plástico robusto y no inflamable conforme a la norma UL94 V-0.
EPIC H-BE 10 BP
EPIC H-BE 10 BP
44423203
Completamente sin herramientas adicionales. El inserto de conector rectangular con conexión push-in permite una conexión totalmente sin herramientas, en un abrir y cerrar de ojos. Además, la comprobación de la señal se puede realizar sin problemas incluso cuando está instalado. El inserto 10+PE está fabricado con un plástico robusto y no inflamable conforme a la norma UL94 V-0.
EPIC H-BE 10 SP
EPIC H-BE 10 SP
44423202
Completamente sin herramientas adicionales. El inserto de conector rectangular con conexión push-in permite una conexión totalmente sin herramientas, en un abrir y cerrar de ojos. Además, la comprobación de la señal se puede realizar sin problemas incluso cuando está instalado. El inserto 10+PE está fabricado con un plástico robusto y no inflamable conforme a la norma UL94 V-0.
EPIC H-BE 10 SP
EPIC H-BE 10 SP
44423202
Completamente sin herramientas adicionales. El inserto de conector rectangular con conexión push-in permite una conexión totalmente sin herramientas, en un abrir y cerrar de ojos. Además, la comprobación de la señal se puede realizar sin problemas incluso cuando está instalado. El inserto 10+PE está fabricado con un plástico robusto y no inflamable conforme a la norma UL94 V-0.
H-BE 24 BF INSERT FEMALE W. CLAMP SPRING
H-BE 24 BF INSERT FEMALE W. CLAMP SPRING
10401300
El inserto de conector con terminal de tipo deslizante resulta idóneo para la tecnología de construcción de máquinas, es muy fiable y puede utilizarse con tensiones y corrientes más elevadas.
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
H05V-K, HAR, cable de alimentación y control, PVC, 300/500 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
H05V-K 1X0,5 DBU
H05V-K 1X0,5 DBU
4510141
H05V-K, HAR, cable de alimentación y control, PVC, 300/500 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
H05V-K 1X1 DBU
H05V-K 1X1 DBU
4510143
H05V-K, HAR, cable de alimentación y control, PVC, 300/500 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
Anteriormente: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1 DBU
ÖLFLEX WIRE MS 2.1 1X1 DBU
4160314
Anteriormente: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X1,5 DBU
ÖLFLEX WIRE MS 2.1 1X1,5 DBU
4160414
Anteriormente: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX WIRE MS 2.1 1X2,5 BK
ÖLFLEX WIRE MS 2.1 1X2,5 BK
4160501
Anteriormente: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
H05V-K 1X0,5 BK
H05V-K 1X0,5 BK
4510011
H05V-K, HAR, cable de alimentación y control, PVC, 300/500 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
ÖLFLEX WIRE MS 2.1 1X0,5 DBU
4160114
Anteriormente: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
H07V-K 1X1,5 RD
H07V-K 1X1,5 RD
4520041
H07V-K, HAR, cable de alimentación y control, PVC, 450/750 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
H07V-K 1X1,5 RD
H07V-K 1X1,5 RD
4520041
H07V-K, HAR, cable de alimentación y control, PVC, 450/750 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
ÖLFLEX WIRE MS 2.1 1X1 BU
ÖLFLEX WIRE MS 2.1 1X1 BU
4160302
Anteriormente: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
H05V-K 1X0,75 DBU
H05V-K 1X0,75 DBU
4510142
H05V-K, HAR, cable de alimentación y control, PVC, 300/500 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
H07V-U 1x1,5 BU
H07V-U 1x1,5 BU
4527021
H07V-U, HAR, cables de alimentación y control, PVC, 450/750 V, cableado de máquinas y armarios de distribución, ignífugo, clase 1/masivo, instalación fija, anillo
H07V-U 1x1,5 BU
H07V-U 1x1,5 BU
4527021
H07V-U, HAR, cables de alimentación y control, PVC, 450/750 V, cableado de máquinas y armarios de distribución, ignífugo, clase 1/masivo, instalación fija, anillo
H07V-K 1X1,5 GNYE
H07V-K 1X1,5 GNYE
4520001
H07V-K, HAR, cable de alimentación y control, PVC, 450/750 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
H05V-K 1X1 DBUWH
H05V-K 1X1 DBUWH
4510923
H05V-K, HAR, cable de alimentación y control, PVC, 300/500 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
ÖLFLEX WIRE MS 2.1 1X0,75 DBU
ÖLFLEX WIRE MS 2.1 1X0,75 DBU
4160214
Anteriormente: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
H07V-K 1X1,5 BU
H07V-K 1X1,5 BU
4520021
H07V-K, HAR, cable de alimentación y control, PVC, 450/750 V, cableado de dispositivos y armarios de distribución, no propagador de la llama, clase 5/hilo fino, instalación fija, anillo/bobina
ÖLFLEX WIRE MS 2.1 1X1 BK
ÖLFLEX WIRE MS 2.1 1X1 BK
4160301
Anteriormente: MULTI-STANDARD SC 2.1
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
ÖLFLEX® WIRE MS 2.1, cable de conexión y control, cable con núcleo de PVC para cableado de campo, UL MTW VW-1, UL AWM estilo 1015 600 V, CSA TEW FT1, HAR H07V-K
Beneficios
- Insertos estándar con conexión atornillada, crimpada (engarzada), de cepo (resorte) o Push-In
- La serie EPIC® H-BE es perfecta para aplicaciones que requieren una conexión fiable en trabajos con alta tensión
- Railway applications
- Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
Ámbito de uso
- Construcción de maquinaria
- Industria transformación de plásticos
- Tecnología de luz y sonido
- Usos de ferrocarril / construcción de vehículos
Clasificación ETIM 5
- ETIM 5.0 Class-ID: EC000438
- Descripción de clase ETIM 5.0: inserto para conectores industriales
Clasificación ETIM 6
- ETIM 6.0 Class-ID: EC000438
- ETIM 6.0 Class-Description: inserto de contacto para conectores industriales
Tensión nominal
- IEC: 500 VUL: 600 VCSA: 600 V
Test de voltaje
- 6 kV
Corriente nominal en A
- IEC: 16 A
UL: 16 A
CSA: 16 A
Grado de contaminación
- 3
Inflamabilidad
- UL94 V-0
Resistencia de contacto
- < 2 mOhm
Contactos
- Aleación de cobre, chapado de plata de alta calidad

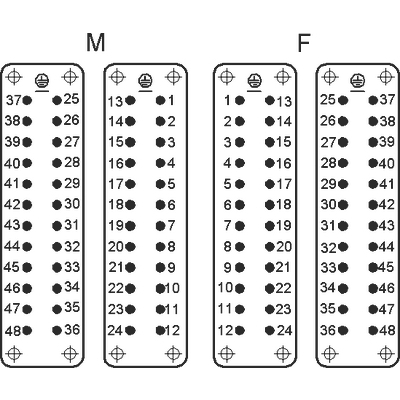

Número de contactos
- 48 + PE
Tipo de conexión
- Extremo atornillado: 0,5 - 2,5 mm²
Longitud de pelado (mm)
- 8
Material
- Policarbonato PC
Ciclos de conexión
- 500
Certificaciones
- Control de producción certificado: VDE-REG. Nº.:B437
- Probado según UL:
Número de archivo de UL: E75770 y E483837
Rango de temperaturas
- -40°C a +100°C, temporalmente hasta +125°C
