Cables de extensión - compensación, pares

Aislamiento de PVC, silicona, FEP o fibra de vidrio

Cables de extensión y compensación, versión de un par; adecuados para uso en medición de temperatura y control de procesos de fabricación

  • Disponible en configuraciones muy variadas
  • Nuevo: termopar tipo K
Referencia Referencia/Denominación de artículo Termopar Composición de producto Diseño del cable Núm. de conductores y sección en mm² Diámetro exterior [mm] Dimensiones exteriores anchura x altura mm Peso kg/km Unidad base Precio (base)
Cables de extensión y compensación con 0,22 mm², respectivamente
0151051 KE 9-022 L Fe/CuNi DIN LX PVC-PVC 2 x 0.22 4 - 22
0161051
KE 9-022 L Fe/CuNi IEC JX PVC-PVC 2 x 0.22 4 - 22
0152051
KN 9-022 L NiCr/Ni DIN KCA PVC-PVC 2 x 0.22 4 - 22
0162051
KN 9-022 L NiCr/Ni IEC KCA PVC-PVC 2 x 0.22 4 - 22
0153051
KP 9-022 L PtRh/Pt DIN RCB, SCB PVC-PVC 2 x 0.22 4 - 22
0163051
KP 9-022 L PtRh/Pt IEC RCB, SCB PVC-PVC 2 x 0.22 4 - 22
0151052 KE 5-022 L-CY Fe/CuNi DIN LX PVC-PVC-C-PVC 2 x 0.22 4.9 - 31
0161052
KE 5-022 L-CY Fe/CuNi IEC JX PVC-PVC-C-PVC 2 x 0.22 4.9 - 31
0152052
KN 5-022 L-CY NiCr/Ni DIN KCA PVC-PVC-C-PVC 2 x 0.22 4.9 - 31
0162052
KN 5-022 L-CY NiCr/Ni IEC KCA PVC-PVC-C-PVC 2 x 0.22 4.9 - 31
0153052
KP 5-022 L-CY PtRh/Pt DIN RCB, SCB PVC-PVC-C-PVC 2 x 0.22 4.9 - 31
0163052
KP 5-022 L-CY PtRh/Pt IEC RCB, SCB PVC-PVC-C-PVC 2 x 0.22 4,9 - 31
1161011
KN FEP-SIL NiCr/Ni IEC KCA FEP-SIL 2 x 0.22 3,8 - 22
1161007
K FEP-C-FEP NiCr/Ni IEC K FEP-C-FEP 2 x 0.22 3 - 22
Cable termopar tipo K, 0,5 mm
1161008
K FEP-FEP NiCr/Ni IEC K FEP-FEP óvalo 2 x 0.5 - 2.4 x 1.5 45
1161009
K GL-GL NiCr/Ni IEC K EGL-EGL ovalado 2 x 0.5 - 2.3 x 1.3 45
Cables de extensión y compensación con 0,5 mm²
0151030 KE 91 L Fe/CuNi DIN LX PVC-PVC 2 x 0.5 5.4 - 45
0161030
KE 91 L Fe/CuNi IEC JX PVC-PVC 2 x 0.5 5.4 - 45
0152040
KN 91 L NiCr/Ni DIN KCA PVC-PVC 2 x 0.5 5.4 - 45
0162040
KN 91 L NiCr/Ni IEC KCA PVC-PVC 2 x 0.5 5.4 - 45
0151040 KE 41 L-SIL Fe/CuNi DIN LX SIL-SIL-S óvalo 2 x 0.5 - 6.4 x 4.4 51
0161040
KE 41 L-SIL Fe/CuNi IEC JX SIL-SIL-S óvalo 2 x 0.5 - 6.4 x 4.4 51
0152030
KN 41 L-SIL NiCr/Ni DIN KCA SIL-SIL-S óvalo 2 x 0.5 - 6.4 x 4.4 51
0162030
KN 41 L-SIL NiCr/Ni IEC KCA SIL-SIL-S óvalo 2 x 0.5 - 6.4 x 4.4 51
Cables de extensión y compensación con 0,75 mm²
0151035 KE 92 L Fe/CuNi DIN LX PVC-PVC 2 x 0.75 6 - 56
0161035
KE 92 L Fe/CuNi IEC JX PVC-PVC 2 x 0.75 6 - 56
0152045
KN 92 L NiCr/Ni DIN KCA PVC-PVC 2 x 0.75 6 - 56
0162045
KN 92 L NiCr/Ni IEC KCA PVC-PVC 2 x 0.75 6 - 56
0151050 KE 42 L-SIL Fe/CuNi DIN LX SIL-SIL-S óvalo 2 x 0.75 - 6.4 x 4.4 58
0161050
KE 42 L-SIL Fe/CuNi IEC JX SIL-SIL-S óvalo 2 x 0.75 - 6.4 x 4.4 58
0152035
KN 42 L-SIL NiCr/Ni DIN KCA SIL-SIL-S óvalo 2 x 0.75 - 6.4 x 4.4 58
0162035
KN 42 L-SIL NiCr/Ni IEC KCA SIL-SIL-S óvalo 2 x 0.75 - 6.4 x 4.4 58
Modelos con aislamiento de PVC 1,5 mm²
0151001 KE 1 L Fe/CuNi DIN LX PVC 2 x 1.5 5.4 - 40
0161001
KE 1 L Fe/CuNi IEC JX PVC 2 x 1.5 5.4 - 40
0152001 KN 1 L NiCr/Ni DIN KCA PVC 2 x 1.5 5.4 - 40
0162001
KN 1 L NiCr/Ni IEC KCA PVC 2 x 1.5 5.4 - 40
0151010 KE 9 L Fe/CuNi DIN LX PVC-PVC redondo 2 x 1.5 7.1 - 79
0161010
KE 9 L Fe/CuNi IEC JX PVC-PVC redondo 2 x 1.5 7.1 - 79
0152010 KN 9 L NiCr/Ni DIN KCA PVC-PVC redondo 2 x 1.5 7.1 - 79
0162010
KN 9 L NiCr/Ni IEC KCA PVC-PVC redondo 2 x 1.5 7.1 - 79
0154010
KXN 9 L NiCr/Ni DIN KX PVC-PVC redondo 2 x 1.5 7.1 - 79
0164010
KXN 9 L NiCr/Ni IEC KX PVC-PVC redondo 2 x 1.5 7.1 - 79
0153010
KP 9 L PtRh/Pt DIN RCB, SCB PVC-PVC redondo 2 x 1.5 7.1 - 79
0163010
KP 9 L PtRh/Pt IEC RCB, SCB PVC-PVC redondo 2 x 1.5 7.1 - 79
0151017 KE 12 L Fe/CuNi DIN LX PVC-PVC óvalo 2 x 1.5 - 7.2 x 4.4 69
0161017
KE 12 L Fe/CuNi IEC JX PVC-PVC óvalo 2 x 1.5 - 7.2 x 4.4 69
0152017
KN 12 L NiCr/Ni DIN KCA PVC-PVC óvalo 2 x 1.5 - 7.2 x 4.4 69
0162017
KN 12 L NiCr/Ni IEC KCA PVC-PVC óvalo 2 x 1.5 - 7.2 x 4.4 69
0154011
KE 20 L Fe/CuNi DIN LX PVC-ST-PVC 2 x 1.5 7.6 - 85
0164011
KE 20 L Fe/CuNi IEC JX PVC-ST-PVC 2 x 1.5 7.6 - 85
0154012
KN 20 L NiCr/Ni DIN KCA PVC-ST-PVC 2 x 1.5 7.6 - 85
0164012
KN 20 L NiCr/Ni IEC KCA PVC-ST-PVC 2 x 1.5 7.6 - 85
0154013
KXN 20 L NiCr/Ni DIN KX PVC-ST-PVC 2 x 1.5 7.6 - 85
0164013
KXN 20 L NiCr/Ni IEC KX PVC-ST-PVC 2 x 1.5 7.6 - 85
0154014
KP 20 L PtRh/Pt DIN RCB, SCB PVC-ST-PVC 2 x 1.5 7.6 - 85
0164014
KP 20 L PtRh/Pt IEC RCB, SCB PVC-ST-PVC 2 x 1.5 7.6 - 85
0151011 KE 9 L-S Fe/CuNi DIN LX PVC-PVC-S 2 x 1.5 8 - 140
0161011
KE 9 L-S Fe/CuNi IEC JX PVC-PVC-S 2 x 1.5 8 - 140
0152011 KN 9 L-S NiCr/Ni DIN KCA PVC-PVC-S 2 x 1.5 8 - 140
0162011
KN 9 L-S NiCr/Ni IEC KCA PVC-PVC-S 2 x 1.5 8 - 140
0157514
KE 9 L-SY Fe/CuNi DIN LX PVC-PVC-S-PVC 2 x 1.5 10.3 - 160
0167514
KE 9 L-SY Fe/CuNi IEC JX PVC-PVC-S-PVC 2 x 1.5 10.3 - 160
0157513
KN 9 L-SY NiCr/Ni DIN KCA PVC-PVC-S-PVC 2 x 1.5 10.3 - 160
0167513
KN 9 L-SY NiCr/Ni IEC KCA PVC-PVC-S-PVC 2 x 1.5 10.3 - 160
0157515
KP 9 L-SY PtRh/Pt DIN RCB, SCB PVC-PVC-S-PVC 2 x 1.5 10.3 - 160
0167515
KP 9 L-SY PtRh/Pt IEC RCB, SCB PVC-PVC-S-PVC 2 x 1.5 10.3 - 160
Modelos con aislamiento de silicona 1,5 mm²
0151003 KE 1 L-SIL Fe/CuNi DIN LX SIL 2 x 1.5 5.4 - 40
0161003
KE 1 L-SIL Fe/CuNi IEC JX SIL 2 x 1.5 5.4 - 40
0152003 KN 1 L-SIL NiCr/Ni DIN KCA SIL 2 x 1.5 5.4 - 40
0162003
KN 1 L-SIL NiCr/Ni IEC KCA SIL 2 x 1.5 5.4 - 40
0151022 KE 15 L-SIL Fe/CuNi DIN LX SIL-SIL redondo 2 x 1.5 7 - 76
0161022
KE 15 L-SIL Fe/CuNi IEC JX SIL-SIL redondo 2 x 1.5 7 - 76
0152022
KN 15 L-SIL NiCr/Ni DIN KCA SIL-SIL redondo 2 x 1.5 7 - 76
0162022
KN 15 L-SIL NiCr/Ni IEC KCA SIL-SIL redondo 2 x 1.5 7 - 76
0153022
KP 15 L-SIL PtRh/Pt DIN RCB, SCB SIL-SIL redondo 2 x 1.5 7 - 76
0163022
KP 15 L-SIL PtRh/Pt IEC RCB, SCB SIL-SIL redondo 2 x 1.5 7 - 76
0151023 KE 15 L-SIL-S Fe/CuNi DIN LX SIL-SIL-S redondo 2 x 1.5 7.8 - 105
0161023
KE 15 L-SIL-S Fe/CuNi IEC JX SIL-SIL-S redondo 2 x 1.5 7.8 - 105
0152023
KN 15 L-SIL-S NiCr/Ni DIN KCA SIL-SIL-S redondo 2 x 1.5 7.8 - 105
0162023
KN 15 L-SIL-S NiCr/Ni IEC KCA SIL-SIL-S redondo 2 x 1.5 7.8 - 105
0153023
KP 15 L-SIL-S PtRh/Pt DIN RCB, SCB SIL-SIL-S redondo 2 x 1.5 7.8 - 105
0163023
KP 15 L-SIL-S PtRh/Pt IEC RCB, SCB SIL-SIL-S redondo 2 x 1.5 7.8 - 105
0151007 KE 4 L-SIL-S Fe/CuNi DIN LX SIL-SIL-S óvalo 2 x 1.5 - 8 x 5.2 85
0161007
KE 4 L-SIL-S Fe/CuNi IEC JX SIL-SIL-S óvalo 2 x 1.5 - 8 x 5.2 85
0152007 KN 4 L-SIL-S NiCr/Ni DIN KCA SIL-SIL-S óvalo 2 x 1.5 - 8 x 5.2 85
0162007
KN 4 L-SIL-S NiCr/Ni IEC KCA SIL-SIL-S óvalo 2 x 1.5 - 8 x 5.2 85
0153007
KP 4 L-SIL-S PtRh/Pt DIN RCB, SCB SIL-SIL-S óvalo 2 x 1.5 - 8 x 5.2 85
0163007
KP 4 L-SIL-S PtRh/Pt IEC RCB, SCB SIL-SIL-S óvalo 2 x 1.5 - 8 x 5.2 85
0151019 KE 13 L-SIL Fe/CuNi DIN LX SIL-GL óvalo 2 x 1.5 - 6 x 3.3 50
0161019
KE 13 L-SIL Fe/CuNi IEC JX SIL-GL óvalo 2 x 1.5 - 6 x 3.3 50
0152019
KN 13 L-SIL NiCr/Ni DIN KCA SIL-GL óvalo 2 x 1.5 - 6 x 3.3 50
0162019
KN 13 L-SIL NiCr/Ni IEC KCA SIL-GL óvalo 2 x 1.5 - 6 x 3.3 50
0153019
KP 13 L-SIL PtRh/Pt DIN RCB, SCB SIL-GL óvalo 2 x 1.5 - 6 x 3.3 50
0151015 KE 11 L-SIL-S Fe/CuNi DIN LX SIL-GL-S 2 x 1.5 6.7 - 82
0161015
KE 11 L-SIL-S Fe/CuNi IEC JX SIL-GL-S 2 x 1.5 6.7 - 82
0152015
KN 11 L-SIL-S NiCr/Ni DIN KCA SIL-GL-S 2 x 1.5 6.7 - 82
0162015
KN 11 L-SIL-S NiCr/Ni IEC KCA SIL-GL-S 2 x 1.5 6.7 - 82
0153015
KP 11 L-SIL-S PtRh/Pt DIN RCB, SCB SIL-GL-S 2 x 1.5 6.7 - 82
0163015
KP 11 L-SIL-S PtRh/Pt IEC RCB, SCB SIL-GL-S 2 x 1.5 6.7 - 82
1161012
KP 11 L-SIL-S NiCr/Ni IEC KCA SIL-GL-S óvalo 2 x 1.5 - 6.8 x 4.1 82
Modelos de aislamiento con fibra de vidrio 1,5 mm²
0151005 KE 3 L Fe/CuNi DIN LX GL-GL óvalo 2 x 1.5 - 5.1 x 2.7 64
0161005
KE 3 L Fe/CuNi IEC JX GL-GL óvalo 2 x 1.5 - 5.1 x 2.7 64
0152005 KN 3 L NiCr/Ni DIN KCA GL-GL óvalo 2 x 1.5 - 5.1 x 2.7 64
0162005
KN 3 L NiCr/Ni IEC KCA GL-GL óvalo 2 x 1.5 - 5.1 x 2.7 64
0153005
KP 3 L PtRh/Pt DIN RCB, SCB GL-GL óvalo 2 x 1.5 - 5.1 x 2.7 64
0163005
KP 3 L PtRh/Pt IEC RCB, SCB GL-GL óvalo 2 x 1.5 - 5.1 x 2.7 64
0151006 KE 4 L-S Fe/CuNi DIN LX GL-GL-S óvalo 2 x 1.5 - 5.9 x 3.7 87
0161006
KE 4 L-S Fe/CuNi IEC JX GL-GL-S óvalo 2 x 1.5 - 5.9 x 3.7 87
0152006
KN 4 L-S NiCr/Ni DIN KCA GL-GL-S óvalo 2 x 1.5 - 5.9 x 3.7 87
0162006
KN 4 L-S NiCr/Ni IEC KCA GL-GL-S óvalo 2 x 1.5 - 5.9 x 3.7 87
0153006
KP 4 L-S PtRh/Pt DIN RCB, SCB GL-GL-S óvalo 2 x 1.5 - 5.9 x 3.7 87
0163006
KP 4 L-S PtRh/Pt IEC RCB, SCB GL-GL-S óvalo 2 x 1.5 - 5.9 x 3.7 87

Normas de referencia / Aprobaciones

  • Ahorro de espacio y flexible
  • Para información más detallada ver apéndice T8 y fichas técnicas

Ámbito de uso

  • Permite la medición de temperatura, incluso en lugares donde la medición de temperatura sin contacto no es posible o razonable
  • Para medición de temperaturas en procesos de fabricación controlados mediante termopares. Los compuestos de aislamiento y cubiertas deberán ser elegido con relación a la mayor temperatura ambiente posible alrededor de la conexión del termopar.
  • Materiales del conductor (aleación):
    Fe/CuNi (LX, JX)
    La aleación de los conductores es idéntica a la del termopar.
  • Las aleaciones de las versionesde NiCr/Ni (K, KX, KCA)K y KX son idénticas a las aleaciones de los termopares.
    Las aleaciones de las versiones de compensación KCA (para KCA: Fe/CuNi) no son idénticas a las aleaciones de los termopares
  • La aleaciones de las versiones PtRh/Pt (RCB, SCB) (para RCB, SCB: Cu/CuNi) no son idénticas a las aleaciones de los termopares

Normas de referencia / Aprobaciones

  • Código de identificación de coloresDIN 43710Conductor negativo y cubierta exterior:Fe/CuNi: azulNiCr/Ni: verdePtRh/Pt: blancoConductor positivo: siempre rojoIEC 60 584Conductor positivo y cubierta exterior:Fe/CuNi: negroNiCr/Ni: verdePtRh/Pt: naranjaConductor negativo: siempre blanco

Composición de producto

  • Abreviaciones:
    PVC: cloruro de polivinilo
    SIL: silicona
    GL: fibra de vidrio
    FEP: etileno propileno fluorado
    EGL: fibra de vidrio E
    C: pantalla de trenza de cobre
    ST: pantalla de cinta de aluminio
    S: armadura de trenza de acero
  • Diseño, por ejemplo PVC-PVC-S-PVC:
    - Aislamiento de conductor dePVC
    - Cubierta interior dePVC
    - Trenza de hilos deacero(Steel)
    - Cubierta exterior dePVC
  • Ejemplos mostrados (de arriba a abajo):
    Fe/CuNi DIN 2 x 1.5 PVC
    NiCr/Ni IEC 2 x 1.5 GL-GL
    PtRh/Pt IEC 2 x 1.5 GL-GL-S
    NiCr/Ni DIN 2 x 1.5 SIL-GL

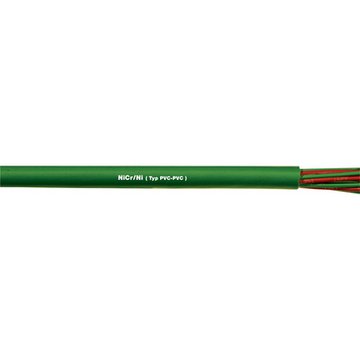

    NiCr/Ni DIN 2 x 1.5 PVC-PVC
    PtRh/Pt DIN 2 x 1.5 SIL-SIL
    Fe/CuNi IEC 2 x 1.5 SIL-SIL-S
    NiCr/Ni IEC 2 x 1.5 SIL
    PtRh/Pt IEC 2 x 1.5 SIL-GL-S
    Fe/CuNi IEC 2 x 0.22 PVC-PVC-C-PVC
    NiCr/Ni IEC 2 x 1.5 PVC-ST-PVC
    Fe/CuNi DIN 2 x 1.5 PVC-PVC-S-PVC

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC000838
  • Descripción de clase ETIM 5.0: cable de termopar

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC000838
  • ETIM 6.0 Class-Description: cable térmico de compensación

Basado en

  • Desviación limitada conforme a DIN y IEC, y en conformidad con la clase 2

Formación del conductor

  • 1,5 mm²: aprox. 48 x 0,20 mm
    0,75 mm²: aprox. 24 x 0,20 mm
    0,5 mm²: aprox. 16 x 0,20 mm
    0,22 mm²: aprox. 7 x 0,20 mm

Radio de curvatura mínimo

  • Sin pantalla:
    12 x el diámetro del cable
  • Con trenza metálica:
    15 x diámetro del cable

Rango de temperaturas

  • En relación al aislamiento y material de cubierta:
    PVC: de -5°C a +80°C
    Silicona: de -25°C a +180°C
    Fibra de vidrio: de -25°C a +200°C
    FEP: de -100°C a +205°C
    E-Glass: de -25°C a +400°C

  • Todos los valores de los productos mostrados son valores nominales a menos que se especifique lo contrario. Otros valores, como por ejemplo tolerancias, pueden obtenerse bajo solicitud.
  • Encuentre las longitudes estándar en www.lappgroup.es/longitudesestandar
  • Tipo de embalaje: rollo si ≤ 30 kg y ≤ 250 m, bobina en los demás casos
  • Especifique la unidad de embalaje deseada (ej. 1 bobina de 500 m ó 5 rollos de 100 m)
  • Las fotografías e imágenes no son a escala ni deben considerarse representaciones fieles de los respectivos productos.
