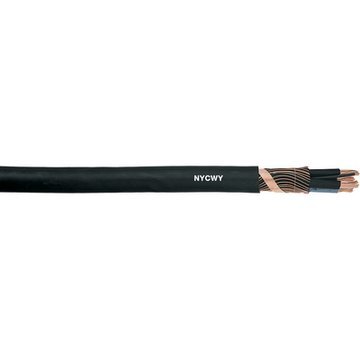

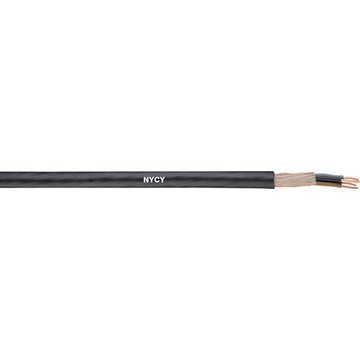

NYCWY

Instalación fija, cable de PVC enterrable con conductor de cobre concéntrico en forma de onda y espiral conductora

NYCWY, <VDE>, cable de corriente de alta intensidad de PVC según HD603/VDE 0276-603. Cables para enterrado directo para cableado fijo e instalaciones en edificios con conductor de cobre concéntrico ondulado

  • CPR: Número de registro y clasificación en www.lappkabel.com/cpr
  • Con conductor de cobre concéntrico en forma de onda

Apto para uso en exteriores

CE VDE Fire

Referencia Núm. de conductores y sección en mm² Diámetro exterior [mm] Índice de cobre kg/km Peso kg/km Unidad base Precio (base)
15505003
2 x 10re/10 19 312 610
15505263
3 x 10re/10 20 408 775
15505403
4 x 10re/10 21 504 897
15505273
3 x 16re/16 22 643 1066
15505413
4 x 16re/16 24 796 1250
15505283
3 x 25rm/25 26 1003 1584
15505423
4 x 25rm/16 28 1142 1822
15505303
3 x 35sm/35 26 1402 1710
15505433
4 x 35sm/16 29 1526 2146
15505163
3 x 50sm/50 30 2000 2368
15505443
4 x 50sm/25 33 2203 3031
15505453
4 x 70sm/35 38 3082 4056
15505143
3 x 95sm/50 38 3296 4256
15505323
3 x 95sm/95 39 3791 4600
15505463
4 x 95sm/50 43 4208 5364
15505153
3 x 120sm/70 41 4236 5314
15505473
4 x 120sm/70 46 5388 6748
15505353
3 x 150sm/70 45 5100 6344
15505483
4 x 150sm/70 51 6540 8159
15505173
3 x 185sm/95 50 6383 8054

Beneficios

  • Conductor concéntrico exterior que actua como hilo de tierra
  • Conexión más fácil gracias a la forma de onda del conductor de cobre concéntrico

Ámbito de uso

  • Como cable de alimentación y control, en instalación fija para las aplicaciones como las que se muestran a continuación:
  • Para uso en interiores y exteriores
  • Enterrado sin protección subterránea adicional conforme a la norma VDE HD 603/VDE 0276-603 - Parte 3-G (punto 4) que regula los cables de PVC para enterramiento directo: profundidad de instalación mínima normal 0,6 m, pero como mínimo 0,8 m bajo carreteras
  • En hormigón con una temperatura inferior a la temperatura de funcionamiento máxima del cable de +70 °C conforme a la norma VDE HD 603/VDE 0276-603 - Parte 3-G (punto 4) que regula los cables de PVC para enterrado directo

Características de producto

  • No propagador de la llama, según IEC 60332-1-2
  • Corriente admitida conforme a HD 603/VDE 0276-603, Parte 3-G, Tabla 14 (enterrado a temperatura de tierra de +20 °C conforme a HD 603/VDE 0276-603, Parte 3-G, punto 5) para el enrutamiento subterráneo y Tabla 15 (en el aire a una temperatura del aire de +30 °C conforme a HD 603/VDE 0276-603, Parte 3-G, punto 5) cuando se utiliza en el exterior; pero teniendo siempre en cuenta correcciones/reducciones en la gama de corriente que puedan ser necesarias conforme a VDE 0298-4 y VDE 0298-4 (consúltese también el apéndice del catálogo T12) para instalación en y sobre edificios

Normas de referencia / Aprobaciones

  • HD 603/VDE 0276-603 para NYCWY con 3 o 4 conductores y el correspondiente conductor de protección concéntrico

Composición de producto

  • Conductor de hilos de cobre desnudo
  • Abreviaciones "re", "rm", "se", "sm":r = conductor redondo; s = conductor sectorial; e = conductor unipolar; m = multiconductor
  • Aislamiento de base de PVC
  • Relleno que recubre el núcleo
  • Concéntricos, forma de onda, conductor exterior de hilos de cobre desnudo con reducción de inductancia, conexión de cobre en contra espiral
  • Cubierta exterior: PVC

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • Descripción de clase ETIM 5.0: cable de alimentación de bajo voltaje

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC000057
  • ETIM 6.0 Class-Description: cable de corriente de arranque

Código de identificación de conductores

  • Hasta 5 conductores: Según VDE 0293-308 (apéndice T9)

Formación del conductor

  • Unifilar o multifilar

Radio de curvatura mínimo

  • Instalación fija: 12 x diámetro exterior

Tensión nominal

  • U0/U 0,6/1 kV

Tensión de prueba

  • 4000 V

Rango de temperaturas

  • Durante la instalación: de -5 °C a +50 °C
  • Instalación fija: De -40 °C a +70 °C

  • Todos los valores de los productos mostrados son valores nominales a menos que se especifique lo contrario. Otros valores, como por ejemplo tolerancias, pueden obtenerse bajo solicitud.
  • Base de precios del cobre: excluido el cobre. Consulte el apéndice del catálogo T17 para obtener información sobre la definición y el cálculo de los recargos relacionados con el cobre.
  • Encuentre las longitudes estándar en www.lappgroup.es/longitudesestandar
  • Tipo de embalaje: rollo si ≤ 30 kg y ≤ 250 m, bobina en los demás casos
  • Especifique la unidad de embalaje deseada (ej. 1 bobina de 500 m ó 5 rollos de 100 m)
  • Las fotografías e imágenes no son a escala ni deben considerarse representaciones fieles de los respectivos productos.
  • Precios netos sin IVA ni recargos. Venta a clientes profesionales.
