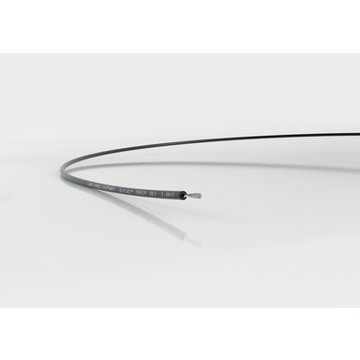

ÖLFLEX® TRAIN 315 C TW-P 300V

Cable multifilar apantallado según EN 50306-4-3P tipo MM S para altas exigencias en aplicaciones ferroviarias

ÖLFLEX® TRAIN 315 C TW-P 300V - Cable de control apantallado conforme a EN 50306-4 3P tipo MM S, 300/500V para vehículos sobre carriles/aplicaciones ferroviarias, EN 45545: HL1-HL3, NF F 16-101: C/F0

  • Conforme a EN 50306-4 clase P, tipo MM S y EN 45545-2
  • Alta resistencia a la temperatura: de -50°C a +125°C
  • Altamente resistente al aceite y combustible

Carril Gran resistencia química No propagador de la llama Libre de halógenos resistente al frío Resistencia mecánica Resistente a aceites Ahorro de espacio Protección frente a señales de interferencia Resistente a temperaturas Resistente a radicación UV

CE

Referencia Núm. de conductores y sección en mm² Diámetro exterior [mm] Índice de cobre kg/km Peso kg/km Unidad base Precio (base)
15315000
2 X 0.5 4.6 19,366 37,82
15315001
3 X 0.5 4.8 24,88 44,57
15315002
4 X 0.5 5.2 30,87 54,47
15315003
6 X 0.5 6.0 42,954 72,3
15315004
8 X 0.5 6.5 61,263 94,36
15315005
2 X 0.75 5.0 25,671 46,49
15315006
3 X 0.75 5.2 33,711 56,09
15315007
4 X 0.75 5.7 42,182 69,18
15315008
6 X 0.75 6.6 65,359 96,16
15315009
8 X 0.75 7.1 83,995 123,14
15315010
2 X 1.0 5.2 31,415 54,04
15315011
3 X 1.0 5.5 41,97 66,42
15315012
4 X 1.0 6.0 52,896 80,98
15315013
6 X 1.0 7.1 81,745 117,48
15315014
8 X 1.0 8.2 105,404 157,11
15315015
2 X 1.5 6.2 44,094 73,57
15315016
3 X 1.5 6.5 65,526 94,52
15315017
4 X 1.5 7.1 82,137 118,46
15315018
6 X 1.5 8.8 117,216 171,64
15315019
8 X 1.5 9.5 151,94 222,26
15315020
2 X 2.5 7.8 75,424 119,8
15315021
3 X 2.5 8.2 102,072 150,37
15315022
4 X 2.5 9.0 129,754 190,63

Beneficios

  • Grosor reducido de la pared de aislamiento, por lo tanto ahorra espacio de instalación
  • La pantalla de cobre cumple con los requisitos EMC y protege frente a interferencias electromagnéticas
  • Resistente a agresiones mecánicas en situaciones medioambientales adversas
  • Rango de temperaturas ampliado
  • La propagación reducida de la llama, aumenta la protección contra los daños a personas y propiedades en caso de incendio

Ámbito de uso

  • En ambientes EMC críticos
  • Para el uso en vehículos sobre raíles, para tendido fijo con protección y para aplicaciones en las que se esperan movimientos limitados
  • Apto para circuitos de control y monitorización, así como para circuitos de bloqueo y cableado interno de equipos en trenes y locomotoras
  • También aplicable en entornos con aceites y áreas con elevada temperatura ambiente

Características de producto

  • Comportamiento ante el fuego conforme a EN/IEC:
    - Libre de halógenos conforme a EN 60754-1
    - Sin gases corrosivos conforme a EN 60754-2
    - Sin flúor conforme a EN 60684-2
    - Sin gases tóxicos conforme a EN 50305
    - Baja densidad de humos conforme a EN 61034-2
    - No propagador de la llama conforme a EN 60332-1-2
    - No propagador del incendio conforme a EN 60332-3-24 / EN 60332-3-25 / EN 50305
  • Comportamiento frente al fuego conforme a NF:
    - Toxicidad de gases conforme a NF X 70-100
    - Baja densidad de humos conforme a NF X 10-702
    - No propagador de la llama conforme a NF C 32-070,
    Cat. C1 y C2
  • Propiedades químicas:
    - resistente a aceites conforme a EN 50306
    - resistente a combustible conforme a EN 50306
    - resistente a ácidos conforme a EN 50306
    - resistente a álcalinos conforme a EN 50306
    - resistente al ozono conforme a EN 50306
  • Intensidad de corriente máxima admisible conforme a EN 50355, anexo A

Normas de referencia / Aprobaciones

  • EN 50306-4 class P, type MM S
  • EN 45545-2 HL1, HL2, HL3
  • NF F 16-101 - Clasificación: C / F0
    (propagación de la llama / humo)

Composición de producto

  • Trenza de cobre estañado, 19 o 37 hilos, SRC (conductor redondo especial)
  • Aislamiento: compuesto de polímero reticulado por haz de electrones conforme a EN 50306
  • Color del aislamiento: blanco con números negros
  • Envoltura: lámina de poliamida libre de halógenos
  • Pantalla: trenza de cobre estañado
  • Cubierta exterior: compuesto de polímero reticulado por haz de electrones S2 conforme a EN 50306
  • Color de cubierta exterior: negro

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

  • Blanco con números negros

Formación del conductor

  • SRC (conductor redondo especial) 19 o 37 hilos conforme a EN 50306-1

Radio de curvatura mínimo

  • Instalación fija: 5 veces el diámetro exterior
  • Uso flexible ocasional: 10 x diámetro exterior

Tensión nominal

  • U0: 600 V CA U0/U: 300/500 V CA conforme a 50306 Um: 550 V CA

Tensión de prueba

  • 3,5 kV AC; 8,4 kV DC

Conductor de protección

  • G = con conductor de protección GN-YE
    X = sin conductor de protección

Rango de temperaturas

  • Instalación fija: de -45°C a +125°C (20.000 h) -50°C conforme a GOST 20.57.406-81
  • Uso flexible ocasional:
    -35°C a +105°C
    Cortocircuito: +160°C (5s)

  • Todos los valores de los productos mostrados son valores nominales a menos que se especifique lo contrario. Otros valores, como por ejemplo tolerancias, pueden obtenerse bajo solicitud.
  • Base de precios del cobre: 150 EUR/100 kg. Consulte el apéndice del catálogo T17 para obtener información sobre la definición y el cálculo de los recargos relacionados con el cobre.
  • Tipo de embalaje: rollo si ≤ 30 kg y ≤ 250 m, bobina en los demás casos
  • Especifique la unidad de embalaje deseada (ej. 1 bobina de 500 m ó 5 rollos de 100 m)
  • Las fotografías e imágenes no son a escala ni deben considerarse representaciones fieles de los respectivos productos.
  • Precios netos sin IVA ni recargos. Venta a clientes profesionales.
