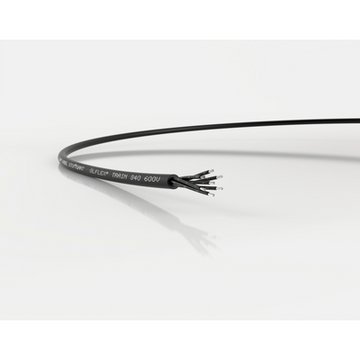

ÖLFLEX® TRAIN 317 C TW-P 300V

Cable multifilar apantallado según EN 50306-4-5P tipo MM S para altas exigencias en aplicaciones ferroviarias

ÖLFLEX® TRAIN 317 C TW-P 300V - Cable de control apantallado conforme a EN 50306-4 5P tipo MM S, 300/500V para vehículos sobre carriles/aplicaciones ferroviarias, EN 45545: HL1-HL3, NF F 16-101: C/F1

  • Conforme a EN 50306-4 clase P, tipo MM S y EN 45545-2
  • Alta resistencia a la temperatura: de -50°C a +125°C
  • Altamente resistente al aceite y combustible

CarrilGran resistencia químicaNo propagador de la llamaLibre de halógenosresistente al fríoResistencia mecánicaResistente a aceitesAhorro de espacioProtección frente a señales de interferenciaResistente a temperaturasResistente a radicación UV

CE

Referencia Núm. de conductores y sección en mm²Diámetro exterior [mm]Índice de cobre kg/kmPeso kg/kmUnidad base

Precio (base)

15317000
2x (2X0,5)9.638,87149,96
15317001
3x (2X0,5)10.258,3178,47
15317002
4x (2X0,5)11.377,74216,8
15317003
7x (2X0,5)13.6136,38330,78
15317004
2x (2X0,75)10.451,5178,69
15317005
3x (2X0,75)11.177,25219,3
15317006
4x (2X0,75)12.2103266,57
15317007
7x (2X0,75)14.8180,64399,41
15317008
2x (2X1)10.963208,09
15317009
3x (2X1)11.594,5250,34
15317010
4x (2X1)12.7126303,57
15317011
7x (2X1)15.4220,93457,83
15317012
2x (2X1,5)12.890282,61
15317013
3x (2X1,5)13.7136346,25
15317014
4x (2X1,5)15.1181442,9
15317015
7x (2X1,5)18.4320638,3

Beneficios

  • Grosor reducido de la pared de aislamiento, por lo tanto ahorra espacio de instalación
  • La pantalla de cobre cumple con los requisitos EMC y protege frente a interferencias electromagnéticas
  • Resistente a agresiones mecánicas en situaciones medioambientales adversas
  • Rango de temperaturas ampliado
  • Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Ámbito de uso

  • En ambientes EMC críticos
  • Para el uso en vehículos sobre raíles, para tendido fijo con protección y para aplicaciones en las que se esperan movimientos limitados
  • Apto para circuitos de control y monitorización, así como para circuitos de bloqueo y cableado interno de equipos en trenes y locomotoras
  • También aplicable en entornos con aceites y áreas con elevada temperatura ambiente

Características de producto

  • Comportamiento ante el fuego conforme a EN/IEC:
    - Libre de halógenos conforme a EN 60754-1
    - Sin gases corrosivos conforme a EN 60754-2
    - Sin flúor conforme a EN 60684-2
    - Sin gases tóxicos conforme a EN 50305
    - Baja densidad de humos conforme a EN 61034-2
    - No propagador de la llama conforme a EN 60332-1-2
    - No propagador del incendio conforme a EN 60332-3-24 / EN 60332-3-25 / EN 50305
  • Comportamiento frente al fuego conforme a NF:
    - Toxicidad de gases conforme a NF X 70-100
    - Baja densidad de humos conforme a NF X 10-702
    - No propagador de la llama conforme a NF C 32-070,
    Cat. C1 y C2
  • Propiedades químicas:
    - resistente a aceites conforme a EN 50306
    - resistente a combustible conforme a EN 50306
    - resistente a ácidos conforme a EN 50306
    - resistente a álcalinos conforme a EN 50306
    - resistente al ozono conforme a EN 50306
  • Intensidad de corriente máxima admisible conforme a EN 50355, anexo A

Normas de referencia / Aprobaciones

  • EN 50306-4 class P, type MM S
  • EN 45545-2 HL1, HL2, HL3
  • NF F 16-101 - Clasificación: C / F1
    (propagación de la llama / humo)

Composición de producto

  • Trenza de cobre estañado, 19 o 37 hilos, SRC (conductor redondo especial)
  • Aislamiento: compuesto de polímero reticulado por haz de electrones conforme a EN 50306
  • Color del aislamiento: blanco con números negros
  • Pantalla: trenza de cobre estañado sobre cada par
  • Cubierta sobre pantalla: compuesto de polímero reticulado mediante haz de electrones S2 conforme a EN 50306
  • El compuesto de polímero reticulado es altamente resistente a aceites, combustibles, álcalis y ácidos.
  • Color de cubierta exterior: negro

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

  • Blanco con números negros

Formación del conductor

  • SRC (conductor redondo especial) 19 o 37 hilos conforme a EN 50306-1

Radio de curvatura mínimo

  • Instalación fija: 5 veces el diámetro exterior
  • Uso flexible ocasional: 10 x diámetro exterior

Tensión nominal

  • U0: 600 V CA U0/U: 300/500 V CA conforme a 50306 Um: 550 V CA

Tensión de prueba

  • 3,5 kV AC; 8,4 kV DC

Rango de temperaturas

  • Instalación fija: de -45°C a +125°C (20.000 h) -50°C conforme a GOST 20.57.406-81
  • Uso flexible ocasional:
    -35°C a +105°C
    Cortocircuito: +160°C (5s)

  • Todos los valores de los productos mostrados son valores nominales a menos que se especifique lo contrario. Otros valores, como por ejemplo tolerancias, pueden obtenerse bajo solicitud.
  • Precio a cobre base. Para calcular el precio total consulte el anexo del catálogo T17 para obtener información sobre la definición y cálculo.
  • Tipo de embalaje: rollo si ≤ 30 kg y ≤ 250 m, bobina en los demás casos
  • Especifique la unidad de embalaje deseada (ej. 1 bobina de 500 m ó 5 rollos de 100 m)
  • Las fotografías e imágenes no son a escala ni deben considerarse representaciones fieles de los respectivos productos.
  • Precios netos sin IVA ni recargos. Venta a clientes profesionales.
