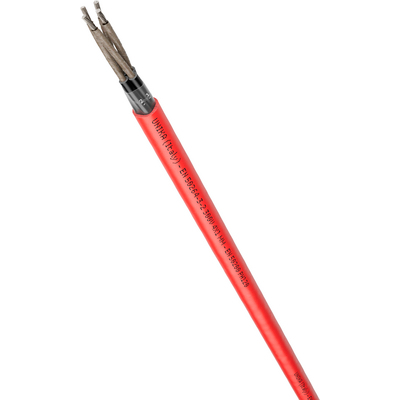

UNIRAIL S 50264-3-2 300V MM FR

Cable multifilar para aplicaciones ferroviarias resistente al fuego conforme a EN 50264-3-2 tipo MM y EN 50200

UNIRAIL S 50264-3-2 300V MM FR - cable de control resistente al fuego para vehículos sobre carriles/aplicaciones ferroviarias, conservación funcional 120 min conforme a EN 50200; EN 45545 HL3

  • Conforme a EN 50264-3-2 tipo MM y EN 45545-2
  • Conservación funcional según EN 50200 hasta 120 minutos
  • Altamente resistente al aceite y combustible

CarrilGran resistencia químicaNo propagador de la llamaLibre de halógenosresistente al fríoResistencia mecánicaResistente a aceitesResistente a temperaturas

Referencia Núm. de conductores y sección en mm²Diámetro exterior [mm]Índice de cobre kg/kmUnidad base

Precio (base)

15382130
2 X 0.55.79,6
15382131
4 X 0.56.919,2
15382132
3 X 0.756.721,6
15382133
2 X 1.06.519,2
15382134
3 X 1.07.028,8
15382135
4 X 1.07.738,4
15382136
6 X 1.09.357,6
15382137
2 X 1.57.528,8
15382138
2 X 2.58.548

Beneficios

  • Para la protección contra lesiones personales y daños materiales.
  • Integridad del aislamiento hasta 120 minutos bajo el efecto del fuego (clasificación PH120 según DIN EN 50200). Garantiza la integridad funcional y el suministro de energía en caso de emergencia.
  • Cumple con las normas para su uso en vehículos ferroviarios: requisitos de seguridad contra incendios y diseño de cables según EN 50264-3-2, tipo MM; comportamiento frente al fuego según EN 45545-2, nivel de peligro HL3.
  • Los materiales de cubierta y aislamiento reticulados promueven la longevidad a altas temperaturas o con una alta carga de corriente y ofrecen una alta resistencia dieléctrica.
  • Los materiales libres de halógenos y retardantes reducen el riesgo de propagación de llamas, alta densidad de humos y gases de humo tóxicos en caso de incendio

Ámbito de uso

  • Para el cableado de componentes relacionados con la seguridad en vehículos ferroviarios.
  • Las áreas de aplicación típicas son los circuitos de alimentación de emergencia con fines de alarma, iluminación y comunicación, que deben mantener su función durante un cierto período de tiempo en caso de incendio.
  • Para el uso en vehículos sobre raíles, para tendido fijo y para aplicaciones en las que se esperan movimientos limitados
  • Puede utilizarse en entornos secos, húmedos y especialmente en condiciones externas adversas y con presencia de aceites.
  • El compuesto de polímero reticulado es altamente resistente a aceites, combustibles, álcalis y ácidos.

Características de producto

  • Comportamiento ante el fuego conforme a EN/IEC:
    - Libre de halógenos conforme a EN 60754-1
    - Sin gases corrosivos conforme a EN 60754-2
    - Sin flúor conforme a EN 60684-2
    - Sin gases tóxicos conforme a EN 50305
    - Baja densidad de humos conforme a EN 61034-2
    - No propagador de la llama conforme a EN 60332-1-2
    - No propagador del incendio conforme a EN 60332-3-24 / EN 60332-3-25 / EN 50305
  • Propiedades químicas:
    - resistente a aceites conforme a EN 50264-3-2
    - resistente a combustible conforme a EN 50264-3-2
    - resistente a ácidos conforme a EN 50264-3-2
    - resistente a álcalis conforme a EN 50264-3-2
    - resistente al ozono conforme a EN 50264-3-2/
    EN 50305)
  • Intensidad de corriente máxima admisible conforme a EN 50355, anexo A

Normas de referencia / Aprobaciones

  • EN 50264-3-2 tipo MM
  • DIN EN 45545-2 (HL3)
  • EN 50200

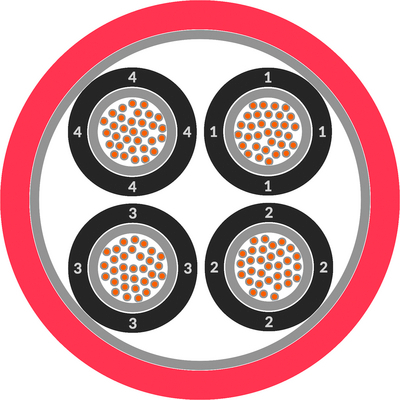

Composición de producto

  • Hilos finos de cobre estañado
  • Envoltura de cinta de mica
  • Aislamiento: compuesto de polímero reticulado EI 109
  • Color del aislamiento: negro con números blancos
  • Envolvente: cinta no higroscópica
  • Cubierta: compuesto de polímero reticulado EM 104
  • Color de la cubierta exterior: rojo

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

  • Negro con números blancos

Formación del conductor

  • Hilo/trefilado fino según IEC 60228, conductor de clase 5

Radio de curvatura mínimo

  • Instalación fija: 4 x diámetro exterior

Tensión nominal

  • U0/U: 300/500 V
  • Um AC 600 V
    V0 DC 450 V

Tensión de prueba

  • 2,0 kV AC; 4,8 kV DC

Conductor de protección

  • G = con conductor de protección GN-YE
    X = sin conductor de protección

Rango de temperaturas

  • Instalación fija: de -40 °C a +90 °C

  • Todos los valores de los productos mostrados son valores nominales a menos que se especifique lo contrario. Otros valores, como por ejemplo tolerancias, pueden obtenerse bajo solicitud.
  • Precio a cobre base. Para calcular el precio total consulte el anexo del catálogo T17 para obtener información sobre la definición y cálculo.
  • Tipo de embalaje: rollo si ≤ 30 kg y ≤ 250 m, bobina en los demás casos
  • Especifique la unidad de embalaje deseada (ej. 1 bobina de 500 m ó 5 rollos de 100 m)
  • Las fotografías e imágenes no son a escala ni deben considerarse representaciones fieles de los respectivos productos.
  • Precios netos sin IVA ni recargos. Venta a clientes profesionales.
