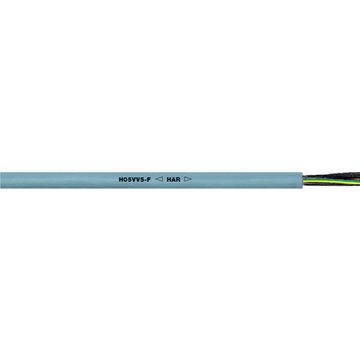

ÖLFLEX® 150

Cable estándar resistente a aceites, con aprobación H05VV5-F y AWM

ÖLFLEX® 150, cable de control de PVC armonizado H05VV5-F y con certificación UL/CSA AWM, resistente al aceite, flexible y numerado para diversas aplicaciones, U0/U: 300/500 V

  • Resistente a aceites, según EN 50363-4-1: TM5
  • Armonizado (HAR) H05VV5-F y reconocido UL

Gran resistencia químicaResistente a aceites

CECSAHARRUECOLABEACFire

Referencia Núm. de conductores y sección en mm²Diámetro exterior [mm]Índice de cobre kg/kmPeso kg/kmUnidad base

Precio (base)

ÖLFLEX® 150
0015002
2 X 0.55.99,647
0015003
3 G 0.56.214,462,4
0015004
4 G 0.56.819,268,2
0015005
5 G 0.57.42487,1
0015007
7 G 0.5933,6118,7
0015012
12 G 0.511.158198
0015018
18 G 0.513.286,4328
0015025
25 G 0.515.7120380,4
0015034
34 G 0.518.1164509
0015041
41 G 0.519.7197595
0015102
2 X 0.756.314,461
0015103
3 G 0.756.721,675,6
0015104
4 G 0.757.228,883,9
0015105
5 G 0.758.136113,3
0015107
7 G 0.759.950145
0015112
12 G 0.751286244,9
0015118
18 G 0.7514.4130327,7
0015125
25 G 0.7517.1180466,4
0015134
34 G 0.7519.7245626,5
0015141
41 G 0.7521.6296748
0015202
2 X 1.06.619,280
0015203
3 G 1.0728,879
0015204
4 G 1.07.838,498,6
0015205
5 G 1.08.648132,1
0015206
6 G 1.09.557,6150
0015207
7 G 1.010.467169,3
0015212
12 G 1.012.8115285,9
0015218
18 G 1.015.1173405,2
0015225
25 G 1.018240569,5
0015234
34 G 1.020.9326741,7
0015241
41 G 1.022.8394886
0015250
50 G 1.0254801.072,2
0015302
2 X 1.57.628,895
0015303
3 G 1.58.343109,8
0015304
4 G 1.5958145
0015305
5 G 1.510.172168
0015307
7 G 1.512.5101224,2
0015312
12 G 1.515.1173361,7
0015318
18 G 1.518259518,3
0015325
25 G 1.521.4360729,9
0015334
34 G 1.525490946,6
0015341
41 G 1.527.25911136
0015402
2 X 2.59.248159
0015403
3 G 2.59.972170
0015404
4 G 2.510.896210
0015405
5 G 2.512.1120257
0015407
7 G 2.514.7168340
0015412
12 G 2.517.9288580
0015418
18 G 2.521.6432850
0015425
25 G 2.525.66001166

Beneficios

  • Amplio rango de aplicaciones debido a sus múltiples certificaciones

Ámbito de uso

  • Ingeniería de planta
    Maquinaria industrial
    Instalaciones de climatización
  • Máquina herramienta.
  • En interiores secos, húmedos y mojados (incluyendo mezclas de agua y aceites), pero no apto para uso en exteriores
  • Para instalaciones fijas en condicionesde carga mecánica media, así comocon movimiento ocasional en flexión norecurrente ni continuado; sin carga de tracción o guiado forzado
  • Nota: uso de cables del tipo AWM (Appliance Wiring Material) en máquinas industriales (EE. UU.) según NFPA 79: véase el anexo del catálogo, tabla T29

Características de producto

  • No propagador de llama según IEC 60332-1-2 y UL 1581 §1061 Cable Flame Test
  • Resistente a aceites, según EN 50363-4-1: TM5

Normas de referencia / Aprobaciones

  • H05VV5-F (EN 50525-2-51)
  • UL AWM estilo 21098
    CSA AWM I A/B II A/B
  • Los cables conforme a IEC y norma americana tienen conductores trenzados con tamaños nominales en mm² o AWG/kcmil. El tamaño principal se menciona en la tabla debajo, y el tamaño equivalente del otro sistema puede encontrarse en el Apéndice T16 de este catálogo. Para este tamaño secundario relacionado, la sección transversal del conductor suele ser mayor que el valor nominal especificado

Composición de producto

  • Conductor formado por hilos finos de cobre desnudo trenzados
  • Aislamiento de PVC
  • Conductores trenzados en capas
  • Cubierta: PVC, con resistencia a aceites mejorada, gris (similar a RAL 7001)

Clasificación ETIM 5

  • ETIM 5.0 Class-ID: EC000104
  • Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

  • ETIM 6.0 Class-ID: EC000104
  • ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

  • Negro con números blancos según VDE 0293-334

Formación del conductor

  • Hilos finos trenzados conforme a
    VDE 0295 Clase 5 / IEC 60228 Clase 5

Radio de curvatura mínimo

  • Uso flexible ocasional: 12,5 x diámetro del cable
  • Instalación fija: 4 x diámetro exterior

Tensión nominal

  • HAR U0/U: 300/500 V
  • UL/CSA: 600 V

Tensión de prueba

  • 3000 V

Conductor de protección

  • G = con conductor de protección AM/VE
  • X = sin conductor de protección

Rango de temperaturas

  • Uso flexible ocasional: HAR: -5 °C a +70 °C UL/CSA: +90 °C
  • Instalación fija: HAR: -40 °C a +70 °C UL/CSA: +90 °C

  • Todos los valores de los productos mostrados son valores nominales a menos que se especifique lo contrario. Otros valores, como por ejemplo tolerancias, pueden obtenerse bajo solicitud.
  • Precio a cobre base. Para calcular el precio total consulte el anexo del catálogo T17 para obtener información sobre la definición y cálculo.
  • Encuentre las longitudes estándar en www.lappgroup.es/longitudesestandar
  • Tipo de embalaje: rollo si ≤ 30 kg y ≤ 250 m, bobina en los demás casos
  • Especifique la configuración deseada (p. ej. 1 bobina de 600 m u 8 rollos de 75 m)
  • Las fotografías e imágenes no son a escala ni deben considerarse representaciones fieles de los respectivos productos.
  • Precios netos sin IVA ni recargos. Venta a clientes profesionales.
